Esquema caixa de fusíveis do Citroën C3 2019 2ª ger

O C3 2019 2ª geração (também conhecida como "A51") tem 4 caixas de fusíveis diferentes:

Diagrama de Fusíveis no compartimento do motor

Diagrama de Fusíveis no painel de bordo 1

Diagrama de Fusíveis no painel de bordo 2

Diagrama de Fusíveis no painel de bordo 3

Fusíveis no compartimento do motor

Tipo	#		Descrição
Fusível MAXI 80A	1		Direção Elétrica.
Fusível MAXI 70A	2		Pré-Aquecimento Sistema FlexStart [Motor 1.2 Puretech].
Fusível MAXI 80A	2		Pré-Aquecimento Sistema FlexStart [Motor VTi 120].
Fusível MAXI 60A	3		Alimentação Grupo Moto Ventilador.
Fusível MAXI 60A	4		Alimentação Antifurto.
Fusível MAXI 60A	5		Alimentação BSI (1/2).
Fusível MAXI 40A	6		Ventilador do ar condicionado.
Fusível MAXI 70A	7		Alimentação BSI (2/2).
Fusível MAXI 40A	8		Desembaçador traseiro.
Fusível MAXI 40A	9		Acionamento relé da bomba de vácuo.
Fusível MIDI 40A	10		Bomba de vácuo [VTi 120 caixa automática].
Fusível ATO 15A	11		Alimentação relé embreagem compressor A/C.
Fusível ATO 30A	12		Bomba ABS.
Fusível ATO 30A	13		Tomada diagnóstico e Calculador caixa automática.
Fusível ATO 25A	14		Motor de partida.
Fusível ATO 30A	15		Injetores de combustível e bobinas de ignição.
Fusível MICRO2 20A	16		Alimentação Calculador Motor.
Fusível MICRO2 5A	17		Bobina do relé do Aquecimento e Controlador do Calculador do Sistema Flex Star -
Fusível MICRO2 20A	18		Eletrovávula e microcontrolador ABS.
Fusível MICRO2 -	19		Não Utilizado.
Fusível MICRO2 15A	20		Bomba de combustível.
Fusível MICRO2 10A	21		Válvula termostática pilotada [1.2i] ou Eletroválvula comando variável [VTi 120].
Fusível MICRO2 15A	22		Sonda oxigênio e Eletroválvula purga cânister.
Fusível MICRO2	23		Interconexão.
Fusível MICRO2	24		Interconexão.
Fusível MICRO2	25		Interconexão.
Fusível MICRO2	26		Interconexão.
Fusível MICRO2 15A	27		Farol de neblina dianteiro.
Diodo MINI	D1		Relé R1 - Impede Inversão de Polaridade.
Diodo MINI	D2		Relé R2 - Impede Inversão de Polaridade.
Relé	R1		Power Latch do Calculador Motor.
Relé	R2		Atuadores sistema injeção eletrônica.
Relé	R3		Farol de Neblina.
Relé	R4		Ativação do ar condicionado.
Relé	R5		Desembaçador traseiro.
Relé	R6		Eletrobomba e eletroválvula de partida a frio.
Relé	R7		Bomba ABS.
Relé	R8		Embreagem compressor.
Relé	R9		Motor de Partida.

Fusíveis no painel de bordo 1

Tipo	#		Descrição
Fusível MINI 10A	F1		Farol de neblina traseiro.
Fusível MINI -	F2		Não utilizado.
Fusível MINI 5A	F3		Airbag.
Fusível MINI 15A	F4		Luz de freio direita e 3a luz de freio.
Fusível MINI 5A	F5		Iluminações internas e tomada 12V traseira.
Fusível MINI 10A	F6		Luz de ré.
Fusível MINI 30A	F7		Travamento/Destravamento das portas.
Fusível MINI 15A	F8		Buzina.
Fusível MINI 15A	F9		Lava-vidros dianteiros.
Fusível MINI 30A	F10		Travamento/Destravamento das portas.
Fusível MINI 15A	F11		Lava-vidro traseiro.
Fusível MINI 5A	F12		Comando das luzes de direção
Fusível MINI 10A	F13		Luz de freio esquerda.
Fusível MINI 15A	F14		Painel de bordo, sensor de chuva e sensor de luminosidade
Fusível MINI 15A	F15		Limpador do vidro traseiro.
Fusível MINI -	F16		Não utilizado.
Fusível MINI 15A	F17		Travamento do porta-malas.

Fusíveis no painel de bordo 2

Tipo	#		Descrição
Fusível MINI 10A	U1		Ajuda de estacionamento e Painel ar condicionado automático.
Fusível MINI 10A	U4		Tomada diagnóstico, Contato embreagem, Comando bobina do relé das luzes diurnas (LED), Painel do ar condicionado.
Fusível MINI 10A	U5		Módulo e sirene do alarme.
Fusível MINI 10A	U9		Iluminação do Porta Malas.
Fusível MINI 15A	U11		Tomada 12V.
Fusível MINI 20A	U12		Central Multimídia ou Rádio RD6.
Fusível MINI 5A	U13		Luz placa, lanternas traseira direita e lanterna dianteira esquerda.
Fusível MINI 5A	U14		Reostato de iluminação do painel e botões.
Fusível MINI 5A	U15		Lanternas traseira esquerda e lanterna dianteira direita.

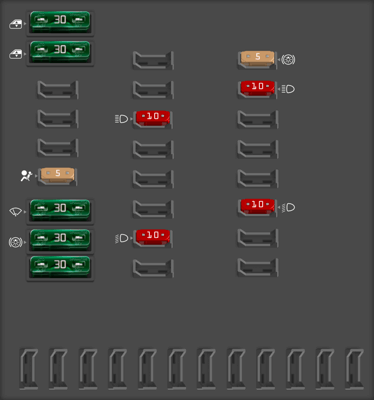

Fusíveis no painel de bordo 3

Tipo	#		Descrição
Fusível MINI 5A	U2		Airbag.
Fusível MINI 10A	U3		Farol alto direito.
Fusível MINI 10A	U6		Farol baixo direiro.
Fusível MINI 5A	U7		Contato luz de freio secundário.
Fusível MINI 10A	U8		Farol alto esquerdo.
Fusível MINI 10A	U10		Farol baixo esquerdo.
Fusível ATO 30A	U16		Elevador de vidros dianteiros.
Fusível ATO 30A	U17		Elevador de vidros traseiros.
Fusível ATO 30A	U18		Limpa vidro dianteiro.
Fusível ATO 30A	U19		Contato luz de freio principal.
Fusível ATO 30A	U20		Rádio.
