Esquema caixa de fusíveis do Jeep Compass 2008
O Compass 2008 1ª geração (também conhecida como "MK49") tem uma caixa de fusíveis:

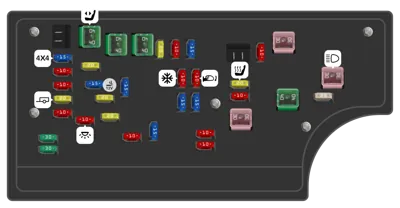

Fusíveis/módulo de potência integrado (IPM)
| Tipo | # | Descrição | |
|---|---|---|---|
Fusível FMX/JCase - | 1 | Vazio | |
Fusível MINI 15A | 2 | Alimentação da ECU AWD/ 4WD | |
Fusível MINI 10A | 3 | Alimentação do interruptor de freio CHMSL | |
Fusível MINI 10A | 4 | Alimentação do interruptor de ignição | |
Fusível MINI 20A | 5 | Reboque | |
Fusível MINI 10A | 6 | IOD Sw/Pwr Mir/ Ocm Controle de Direção Sdar/ Viva-voz | |
Fusível MINI 30A | 7 | IOD Sensel | |
Fusível MINI 30A | 8 | IOD Sense2 | |
Fusível FMX/JCase 40A | 9 | Bancos elétricos | |
Fusível MINI 20A | 10 | Travas elétricas CCN | |
Fusível MINI 15A | 11 | Tomada de força | |
Fusível MINI 20A | 12 | Ign Run/ Acc Inversor | |
Fusível MINI 20A | 13 | Pwr run/ Acc Tomada Traseira | |
Fusível MINI 10A | 14 | IOD CCN/ Iluminação interna | |
Fusível FMX/JCase 40A | 15 | Alimentação da bateria do relé do ventilador do radiador | |
Fusível MINI 15A | 16 | IGN Run/ Acc Acendedor de cigarros/ Teto solar | |
Fusível MINI 10A | 17 | Alimentação IOD Mod-Wcm | |
Fusível FMX/JCase 40A | 18 | Alimentação de contato do relé ASD | |
Fusível MINI 20A | 19 | Alimentação do amplificador de potência 1 e amplificador 2 | |
Fusível MINI 15A | 20 | Alimentação IOD Rádio | |
Fusível MINI 10A | 21 | Alimentação IOD Mod de intrusão/ Sirene | |
Fusível MINI 10A | 22 | IGN RUN Aquecedor/ AC/ Sensor de bússola | |
Fusível MINI 15A | 23 | Alimentação 3 do relé ASD do motor | |
Fusível MINI 15A | 24 | Alimentação do teto solar elétrico | |
Fusível MINI 10A | 25 | Retrovisor aquecido | |
Fusível MINI 15A | 26 | Alimentação 2 do relé ASD do motor | |
Fusível MINI 10A | 27 | Alimentação ORC apenas IGN RUN | |
Fusível MINI 10A | 28 | Alimentação IGN RUN ORC/ OCM | |
Fusível FMX/JCase - | 29 | Carro quente (sem necessidade de fusível) | |
Fusível MINI 20A | 30 | Bancos aquecidos | |
Fusível MINI 10A | 31 | Controle do relé do lavador de faróis | |
Fusível FMX/JCase 30A | 32 | Alimentação de controle 1 do ASD do motor | |
Fusível MINI 10A | 33 | Módulo ABS/ Conector J1962/ PCM | |
Fusível FMX/JCase 30A | 34 | Alimentação da válvula do ABS | |
Fusível FMX/JCase 40A | 35 | Alimentação da bomba do ABS | |
Fusível FMX/JCase 30A | 36 | Controle de faróis / lavador / vidro inteligente | |
Fusível MINI 25A | 37 | Inversor 110 |
