Esquema caixa de fusíveis do Opel Insignia 2017

O Insignia 2017 geração Insignia B (também conhecida como "Z18") tem 2 caixas de fusíveis diferentes:

Diagrama de Caixa de fusíveis no compartimento do motor

Diagrama de Caixa de fusíveis no painel de instrumentos

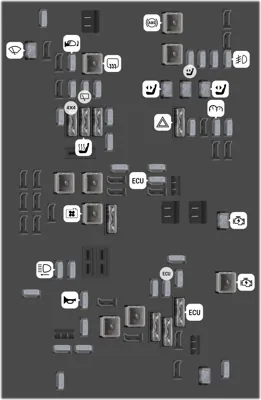

Caixa de fusíveis no compartimento do motor

Tipo	#		Descrição
Fusível FMX/JCase	3		ABS
Fusível MINI	6		Porta da bagageira
Fusível MINI	7		Luzes de nevoeiro
Fusível MINI	8		Módulo de memória
Fusível MINI	9		Pára-brisas aquecido
Fusível MINI	10		Apoio lombar dos bancos
Fusível FMX/JCase	11		Batería CC/CC
Fusível FMX/JCase	12		Óculo traseiro com desembaciador
Fusível MINI	13		Espelho retrovisor aquecido
Fusível FMM/MCase	16		Limpa-vidros dianteiro
Fusível FMM/MCase	17		Banco elétrico, passageiro
Fusível FMM/MCase	18		Persiana
Fusível FMM/MCase	19		Banco elétrico, condutor
Fusível MINI	21		Tecto de abrir
Fusível MINI	22		Limpa-vidros traseiro/Airbag
Fusível MINI	23		Iluminação dianteira adaptável
Fusível MINI	26		Módulo de controlo da caixa de velocidades
Fusível MINI	27		Ignição/Painel de instrumentos
Fusível MINI	29		Câmara traseira/Grelha de ventilação
Fusível ATO	30		Luz de aviso de avaria/Atrelado
Fusível MINI	32		Câmara
Fusível ATO	33		Aquecimento dos bancos dianteiros
Fusível ATO	34		Aquecimento dos bancos traseiros
Fusível ATO	35		Amortecimento/Tração integral
Fusível MINI	36		Sistema de combustível
Fusível MINI	40		Bloqueio do volante
Fusível MINI	43		Volante aquecido
Fusível MINI	44		Regulação do alcance dos faróis
Fusível MINI	46		Módulo de controlo do motor
Fusível FMX/JCase	48		Conversor CC/CC/Grelha de ventilação/E-Boost
Fusível FMX/JCase	49		Módulo de comando das portas traseiras
Fusível FMM/MCase	56		Motor de arranque
Fusível ATO	59		Farol esquerdo (LED)
Fusível FMX/JCase	60		Ventoinha de arrefecimento
Fusível MINI	65		Controlo da climatização
Fusível MINI	69		Luz de máximo direita (halogéneo)/Farol direito (LED)
Fusível MINI	70		Máximos lado esquerdo (Halogéneo)
Fusível FMX/JCase	72		Motor de arranque
Fusível MINI	74		Módulo de controlo da caixa de velocidades
Fusível MINI	75		Módulo de controlo do motor
Fusível MINI	76		Sistema de redução de gases de escape
Fusível MINI	79		Sistema de lavagem
Fusível ATO	81		Módulo de controlo do motor
Fusível ATO	83		Bobina da ignição
Fusível ATO	84		Bobina da ignição
Fusível FMX/JCase	85		Bloco motopropulsor
Fusível FMX/JCase	87		Aquecimento do combustível diesel
Fusível MINI	88		Válvula de ar
Fusível MINI	92		After boil pump
Fusível MINI	93		Sistema de chave electrónica
Fusível MINI	95		Bomba do líquido de arrefecimento
Fusível FMM/MCase	96		Aquecimento do combustível diesel
Fusível MINI	99		Bomba do líquido de arrefecimento
Fusível MINI	78		Buzina

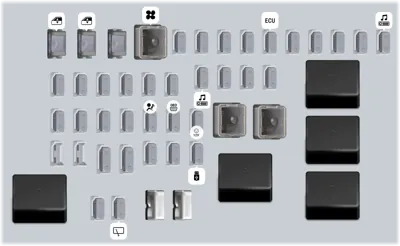

Caixa de fusíveis no painel de instrumentos

Tipo	#		Descrição
Fusível FMM/MCase	F1		Vidro elétrico esquerdo
Fusível FMM/MCase	F2		Vidro elétrico direito
Fusível FMM/MCase	F3		Módulo de controlo da carroçaria
Fusível FMX/JCase	F4		Ventoinha de comando da climatização
Fusível MICRO2	F5		Módulo de controlo da carroçaria
Fusível MICRO2	F6		Preparação do atrelado
Fusível MICRO2	F7		Rebatimento elétrico dos bancos traseiros
Fusível MICRO2	F8		Módulo de controlo da carroçaria
Fusível MICRO2	F9		Módulo de controlo do motor
Fusível MICRO2	F10		Mostrador Head-up
Fusível MICRO2	F11		Redução de NO,/Aquecedor por tubos
Fusível MICRO2	F12		Redução de NO2/Sensor de fuligem
Fusível MICRO2	F13		Módulo UREA
Fusível MICRO2	F14		Volante aquecido
Fusível MICRO2	F15		Módulo de controlo da caixa de velocidades
Fusível MICRO2	F16		Amplificador
Fusível MICRO2	F17		Alarme
Fusível MICRO2	F18		Módulo de controlo da carroçaria
Fusível MICRO2	F19		Módulo UREA
Fusível MICRO2	F20		Módulo de controlo da carroçaria
Fusível MICRO2	F21		Módulo de controlo da carroçaria
Fusível MICRO2	F22		Módulo de controlo da carroçaria
Fusível MICRO2	F23		Bloqueio do volante elétrico
Fusível MICRO2	F24		Airbag
Fusível MICRO2	F25		Conector de diagnóstico
Fusível MICRO2	F26		Ponto de saída de energía da bagageira
Fusível FMX/JCase	F27		Válvula EBCM
Fusível FMX/JCase	F28		Disposição de polícia
Fusível MINI	F31		Controlos do volante
Fusível MINI	F32		Interruptor da ignição
Fusível MICRO2	F33		Controlo da climatização
Fusível MICRO2	F34		Módulo de acesso central
Fusível MICRO2	F35		Conector AUX/USB
Fusível MICRO2	F36		Carregador sem fios
Fusível MICRO2	F37		Limpa-vidros traseiro
Fusível MICRO2	F38		Onstar
Fusível MICRO2	F39		Mostrador
Fusível MICRO2	F40		Auxiliar de estacionamento
Fusível MICRO2	F41		Compartimento de arrumação no tecto
Fusível MICRO2	F42		Rádio
