Esquema caixa de fusíveis do Fiat Uno 2017

O Uno 2017 geração Novo Uno (também conhecida como "Type 327") tem 2 caixas de fusíveis diferentes:

Diagrama de FUSÍVEIS NA CENTRAL

Diagrama de CENTRAL NO POLO POSITIVO DA BATERIA

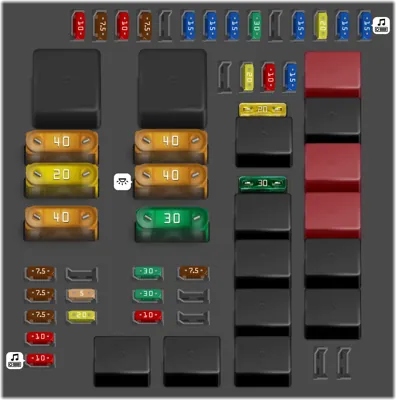

FUSÍVEIS NA CENTRAL

Tipo	#		Descrição
Fusível MAXI 20A	F01		Comutador de Ignição, alimentação relé (Start&Stop).
Fusível MAXI 40A	F04		Body computer (Função: farol direito alto/baixo luzes de posição direita dianteira e esquerda, luz de placa, luzes de direção ou seta direita, Luzes de freio, lanterna direita e esquerda, luzes de marcha a ré).
Fusível MAXI 40A	F05		Body computer (Função: farol esquerdo alto/baixo luzes de posição esquerda dianteira e esquerda, luz do porta-luvas, luz interna, luzes de direção ou setas esquerda, 3a luz de freio).
Fusível MAXI 30A	F06		Alimentação do eletroventilador radiador.
Fusível MAXI 40A	F07		Alimentação do eletroventilador radiador.
Fusível ATO 30A	F08		Vidro traseiro térmico.
Fusível MINI 20A	F09		Body computer (Função: limpador do vidro dianteiro e motor esguicho para vidros dianteiro e traseiro).
Fusível MINI 15A	F10		Buzina.
Fusível MINI 15A	F11		Central injeção eletrônica.
Fusível MINI 15A	F15		Body computer (Função: limpador do vidro traseiro).
Fusível MINI 10A	F16		Central localizador via satélite, central câmbio dualogic, teclas comando cambio dualogic, motor de partida (somente para veículos com Dualogic), central de injeção eletrônica (somente nos veículos sem localizador via satélite), sinal da partida para central injeção eletrônica, sinal da partida para central de estabilização do rádio aftermarket (somente nos veículos com Sart&Stop).
Fusível MINI 10A	F17		Eletroválvula Canister, Sonda lambda Vale, sonda lambda Monte, variador de fase.
Fusível MINI 15A	F18		Relé T09 (Função: alimentação fusiveis F11, F17, F22), localizador via satélite, central câmbio Dualogic, central de injeção eletrônica.
Fusível MINI 7.5A	F19		Compressor do ar-condicionado.
Fusível MINI 15A	F20		Tomada de diagnose, central vidro elétrico, alarme montado originalmente na Fiat (Sensor volumétrico e sirene), central de alarme aftermarket, radio, entrada auxiliar/USB, central de estabilização do rádio.
Fusível MINI 15A	F21		Motor da bomba de combustível.
Fusível MINI 20A	F22		Bobina de ignição, bicos Injetores, central de injeção eletrônica, bobina relé T10 para PWM bomba de combustivel.
Fusível MINI 30A	F23		Central ABS.
Fusível MINI 7.5A	F24		Central ABS e direção elétrica.
Fusível MINI	F30		Vazio.
Fusível MAXI 40A	F83		Eletroventilador caixa de ar.
Fusível MINI 15A	F84		Farois de neblina.
Fusível MINI 10A	F87		Farois de neblina, vidro traseiro térmico, sensor pressão do freio para veículos com Start&Stop, compressor do ar-condicionado.
Fusível MINI	F100		Vazio.
Fusível MINI 5A	F101		Sensor de tensão da batería.
Fusível MINI 30A	F102		Central vidro elétrico.
Fusível MINI 30A	F103		Central vidro elétrico (posteriores).
Fusível MINI 20A	F104		Body computer (Função: trava das portas).
Fusível MINI 10A	F105		Quadro de instrumentos.
Fusível MINI 7.5A	F106		Central airbag.
Fusível MINI 7.5A	F107		Sinal de ignição para 0 body computer, eletroventilador caixa de ar, tomada de corrente.
Fusível MINI 7.5A	F108		Iluminação tomada de corrente, iluminação teclas comando volante, iluminação comando central, central de alarme aftermarket.
Fusível MINI 10A	F109		Interruptor de freio contato NC (Funções: Sinal para body computer), interruptor de marcha a ré (Funções: luzes e sinal para central de injeção eletrônica), caixa de ar, iluminação da caixa de ar, radio, central estacionamento.
Fusível MINI 7.5A	F110		Sinal de ignição para 0 body computer.
Fusível MINI	F111		Vazio.
Fusível MINI	F112		Vazio.
Fusível MINI	F113		Vazio.
Fusível MINI	F114		Vazio.
Fusível MINI	F115		Vazio.
Fusível MINI 10A	F116		Interruptor de freio contato NA (funções: sinal para body computer, acionamento luzes de freio, sinal para central de injeção eletrônica e central câmbio Dualogic), quadro de instrumentos.
Fusível ATO 20A	F85		Tomada de corrente.

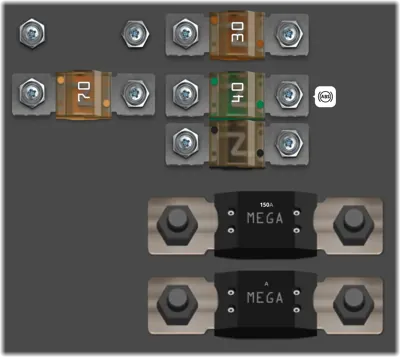

CENTRAL NO POLO POSITIVO DA BATERIA

Tipo	#		Descrição
Fusível MEGA	1		Alimentação motor de partida e alternador.
Fusível MEGA 150A	2		Alimentação módulo de partida a frio.
Fusível MIDI	3		Alimentação caixa de fusíveis.
Fusível MIDI 40A	4		Bomba ABS.
Fusível MIDI 30A	5		Bomba de 6leo para câmbio Dualogic.
Fusível MIDI 70A	6		Direção elétrica..
