Esquema caixa de fusíveis do Renault Duster 2025

O Duster 2025 2ª geração (também conhecida como "HM", "HJD") tem 2 caixas de fusíveis diferentes:

Diagrama de Caixa de fusíveis interna

Diagrama de Caixa de fusíveis do compartimento do motor

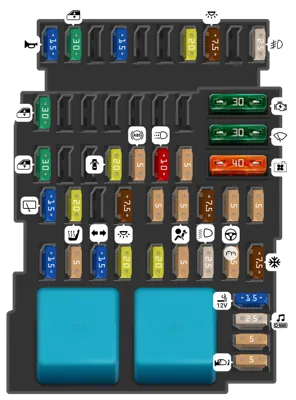

Caixa de fusíveis interna

Tipo	#		Descrição
Fusível MINI 15A	1		Buzina
Fusível MINI 30A	2		Vidro elétrico
Fusível MINI 15A	4		GPL
Fusível MINI 20A	7		Calculador de gestão de energia, calculador de acesso mãos-livres
Fusível MINI 7.5A	8		Luzes de cortesia
Fusível MINI 25A	10		Faróis de nevoeiro dianteiros
Fusível MINI 30A	11		Vidros elétricos dianteiros
Fusível MINI 30A	18		Vidros elétricos traseiros
Fusível MINI 20A	21		Fecho centralizado das portas
Fusível MINI 5A	22		ABS
Fusível MINI 10A	23		Luzes de condução diurna
Fusível MINI 5A	24		Bloqueio dos vidros traseiros
Fusível MINI 15A	25		Limpador do vidro traseiro
Fusível MINI 20A	26		Aquecedor de bancos
Fusível MINI 7.5A	28		Luzes de cortesia
Fusível MINI 5A	29		Sistema de gestão do motor
Fusível MINI 5A	30		Airbag
Fusível MINI 7.5A	31		Sistema de tração integral (4x4 / AWD)
Fusível MINI 5A	32		Sistema de direção assistida
Fusível MINI 5A	33		Sistema de pré-tensores do cinto de segurança, aviso do cinto de segurança
Fusível MINI 15A	34		Unidade de Controle do Habitáculo
Fusível MINI 5A	35		Unidade de Controle do Habitáculo
Fusível MINI 15A	36		Luzes direcionais/ piscas/ sinalizadores
Fusível MINI 20A	37		Sistema elétrico do reboque
Fusível MINI 20A	38		Sistema de imobilizador / Keyless entry
Fusível MINI 5A	39		Sistema de tração integral (4x4 / AWD)
Fusível MINI 25A	40		Faróis principais
Fusível MINI 5A	41		Painel de instrumentos
Fusível MINI 7.5A	42		Sistema de ar condicionado
Fusível ATO 30A	43		Partida
Fusível ATO 30A	44		Limpador do para-brisa dianteiro
Fusível ATO 40A	45		Ventilador de arrefecimento
Fusível MINI 15A	46		Tomada de corrente de 12V
Fusível MINI 25A	47		Rádio / Sistema de Áudio
Fusível MINI 5A	48		Aquecimento ou ventilação do habitáculo
Fusível MINI 5A	49		Comando dos retrovisores elétricos

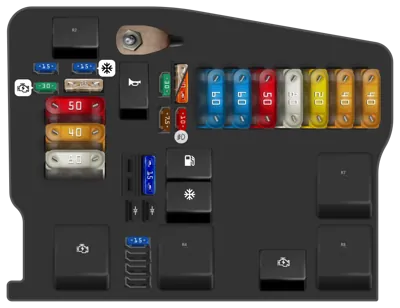

Caixa de fusíveis do compartimento do motor

Tipo	#		Descrição
Fusível MINI 10A	1		Luzes de nevoeiro
Fusível MINI 7.5A	2		Unidade de controlo elétrico
Fusível MINI 30A	3		Vidro traseiro aquecido, espelhos retrovisores exteriores aquecidos
Fusível ATO 25A	4		Unidade de controlo de estabilidade
Fusível ATO 40A	4		Unidade de controlo de estabilidade
Fusível MAXI 60A	5		Cadeias de fusíveis P11, P24-P27, P34, P39, P41
Fusível MAXI 60A	6		Interruptor de ignição (bloqueio), circuitos de fusíveis P28, P31, P38, P43, P46, P47
Fusível MAXI 50A	7		Unidade de controlo de estabilidade
Fusível MAXI 80A	8		Tomada de corrente do porta-bagagens
Fusível MAXI 20A	9		Reserva
Fusível MAXI 40A	10		Parabrisas aquecido 1
Fusível MAXI 40A	11		Parabrisas aquecido 2
Fusível MINI 30A	12		Motor de arranque
Fusível MINI 15A	13		Reserva
Fusível ATO 25A	14		Sistema de gestão eletrónica do motor
Fusível MINI 15A	15		Relé da embraiagem do compressor do ar condicionado, Embraiagem do compressor do ar condicionado
Fusível MAXI 50A	16		Ventilador de arrefecimento elétrico
Fusível MAXI 40A	17		Unidade de controlo da caixa de velocidades automática
Fusível MAXI 80A	18		Bomba de direção assistida elétrica
Fusível ATO 15A	21		Sensores de concentração de oxigénio, válvula de purga do canister, sensor de posição da árvore de cames, válvula de variação de fase
Relé	R1		Relé da buzina
Relé	R2		Relé da buzina de alarme
Relé	R3		Relé do motor de arranque 1
Relé	R4		Relé principal do sistema de gestão do motor
Relé	R5		Relé da embraiagem do compressor do ar condicionado
Relé	R6		Relé da bomba de combustível
Relé	R7		Relé do parabrisas aquecido 2 / Relé do ventilador de arrefecimento elétrico
Relé	R8		Relé do parabrisas aquecido 1
Relé	R9		Relé do motor de arranque 2
